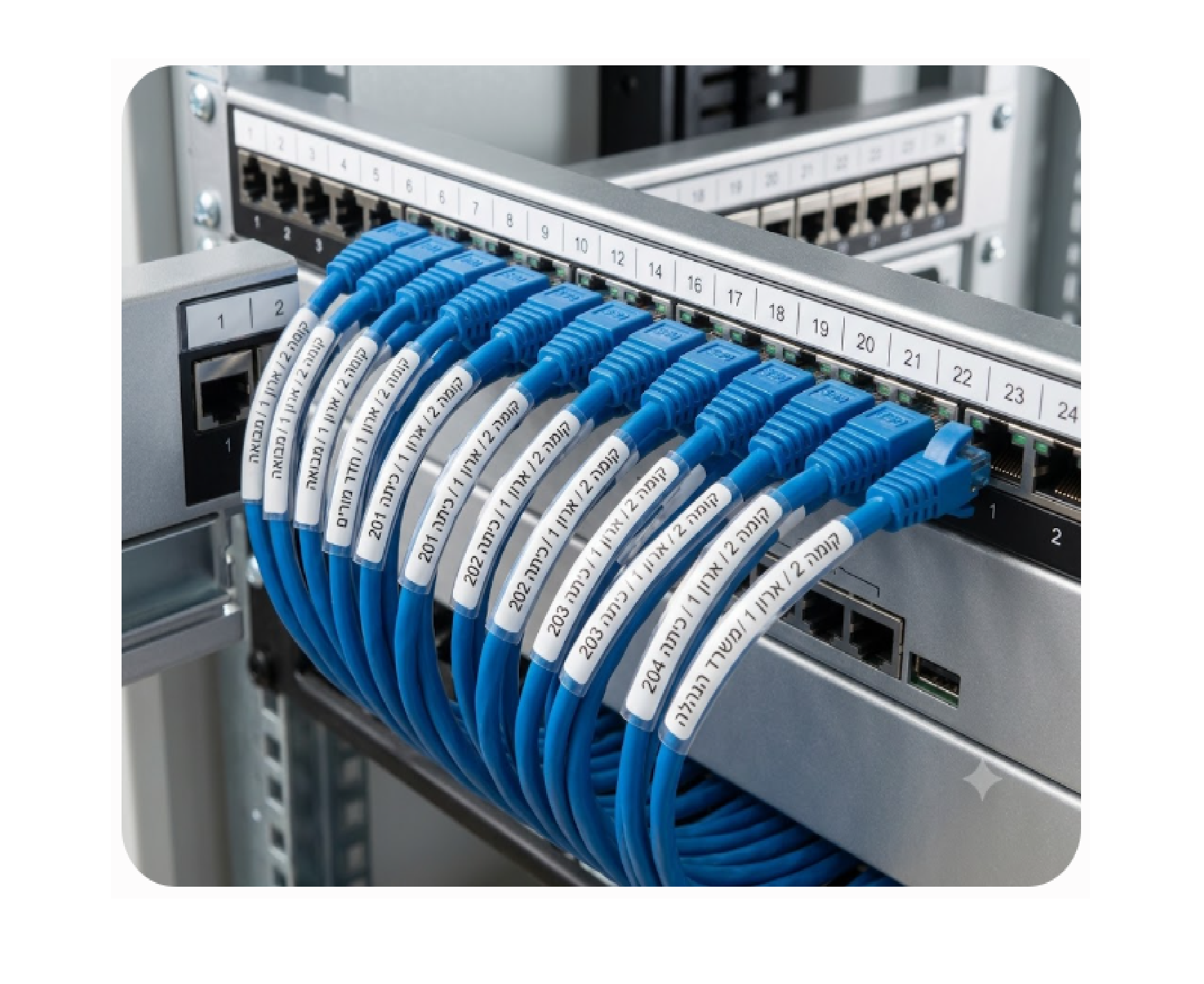

סימון כבלים במחסן ובארון תקשורת: המדריך המעשי
בכל ארון תקשורת לא מסומן מסתתרת אותה עלות נסתרת: הזמן שלוקח למצוא כבל אחד מתוך עשרות. זה נראה כמו עניין של סדר, אבל בפועל זה עניין של דקות — כפול כל תקלה, כל שינוי וכל טכנאי חדש שנכנס למערכת. במקרה הגרוע זה גם ניתוק של הכבל הלא נכון.
המדריך הזה עוסק בצד המעשי: איזה סוג מדבקה מתאים לאיזה כבל, מה לכתוב עליה, ואיך לא לעשות את הטעויות שגורמות לסימון להתקלף תוך חודשיים.
שלוש שיטות סימון — ומתי כל אחת נכונה
1. מדבקת עטיפה (מסביב לכבל)
המדבקה מתעטפת סביב הכבל וסוגרת על עצמה. פשוטה וזולה, ומתאימה לכבלים בקוטר בינוני ומעלה. החיסרון: על כבל דק הכיתוב מתעקם סביב הקוטר, ורק חלק ממנו נראה מכל זווית. ככל שהכבל דק יותר, כך השיטה הזו פחות קריאה.
2. מדבקת פרפר (דגלון)
זהו הפתרון לבעיה שלמעלה. חלק מהמדבקה מתעטף סביב הכבל, ושני הקצוות נדבקים זה לזה ויוצרים דגלון שטוח שבולט מהכבל. הכיתוב יושב על משטח ישר וקריא ישירות, בלי לסובב את הכבל ובלי להוציא אותו מהצרור. בארון צפוף זה ההבדל בין סימון שמשרת אותך לסימון שקיים אבל אף אחד לא קורא.

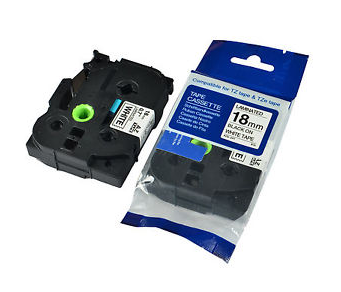

3. סרטי P-touch
סרטים בקסטה למדפסות ניידות, מתאימים לסימון נקודתי ולעבודת שטח. היתרון הגדול הוא שהכיתוב כלוא בין שכבות למינציה ולכן לא נמרח ולא דוהה. היתרון השני הוא צבע: אפשר להשתמש בשילובי צבעים כדי לתת משמעות לסימון.
איך בוחרים אורך — החישוב שחוסך החזרות
זו הטעות הנפוצה ביותר בהזמנה. אורך המדבקה מתחלק בפועל לשני חלקים: החלק שמתעטף סביב הכבל, ומה שנשאר לכיתוב.
ככל שהכבל עבה יותר, כך יותר מהאורך "נבלע" בעטיפה — ופחות נשאר לדגלון. מדבקה שמצוינת על כבל רשת דק תיעלם כמעט לגמרי על כבל חשמל עבה.
מה לעשות לפני שמזמינים: מדדו את היקף הכבל העבה ביותר שאתם מסמנים, לא את הממוצע. שלחו לנו את המספר ונאמר לכם איזה אורך מתאים.
רוחב: 9 מ"מ מול 12 מ"מ
ההבדל אינו אסתטי אלא תפקודי. ברוחב 9 מ"מ נכנסת בנוחות שורת טקסט אחת; שתי שורות יידחסו ויאבדו קריאוּת. ברוחב 12 מ"מ אפשר שתי שורות.
הכלל: אם הסימון הוא מזהה קצר — מספר פורט, שם מחבר, קוד עמדה — 9 מ"מ יספיק וייראה נקי יותר. אם צריך גם שם וגם מספר, או טקסט תיאורי, עברו ל-12 מ"מ.
מה לכתוב על המדבקה
סימון טוב עונה על שאלה אחת: אם אנתק את זה עכשיו, מה ייפול?
- שני הקצוות. מאיפה הכבל יוצא ולאן הוא מגיע. סימון של צד אחד בלבד שווה חצי — הוא אומר לך איפה אתה, לא לאן זה הולך.
- מזהה ייחודי. מספר שאפשר להצליב מול תרשים או גיליון. בלי זה הסימון הוא תיאור, לא מפתח.
- תאריך התקנה. נשמע מיותר, ושווה זהב כשמגיעים לתחזוקה שלוש שנים אחר כך.
מה לא לכתוב: תיאורים ארוכים. מדבקת כבל נקראת בהצצה, לא בקריאה.
צבע כערוץ מידע שני
זו הטכניקה שהכי פחות משתמשים בה, והיא הזולה ביותר. כשכל הסימון בארון נראה אותו דבר, צריך לקרוא כל מדבקה. אם צבע נושא משמעות — אפשר לאתר בלי לקרוא בכלל.
- לבן/שקוף — הסימון השוטף.
- צהוב — קווים קריטיים, כבלים שאסור לנתק.
- אדום — חריגים, זמניים, ממתינים להסדרה.
העיקרון היחיד שחשוב: לבחור מוסכמה ולהיצמד אליה. מערכת צבעים שמשתנה בין ארונות גרועה ממערכת בלי צבעים.
ארבע טעויות שגורמות לסימון להתקלף
- הדבקה על משטח לא נקי. כבלים אוספים שומן ואבק. הדבק הטוב ביותר נצמד לשכבת השומן ונופל איתה. נגבו לפני.
- לחיצה רק בקצוות. על משטח מעוגל צריך ללחוץ לאורך כל המדבקה, אחרת הקצוות יתרוממו.
- מדבקת נייר בארון חם. נייר סופג לחות ומתפרק; לסביבה הזו צריך מדבקה סינתטית.
- אורך שגוי. ראו את החישוב למעלה — זו הסיבה מספר אחת להחזרות.
סימון בכמות: החיסכון שלא חושבים עליו

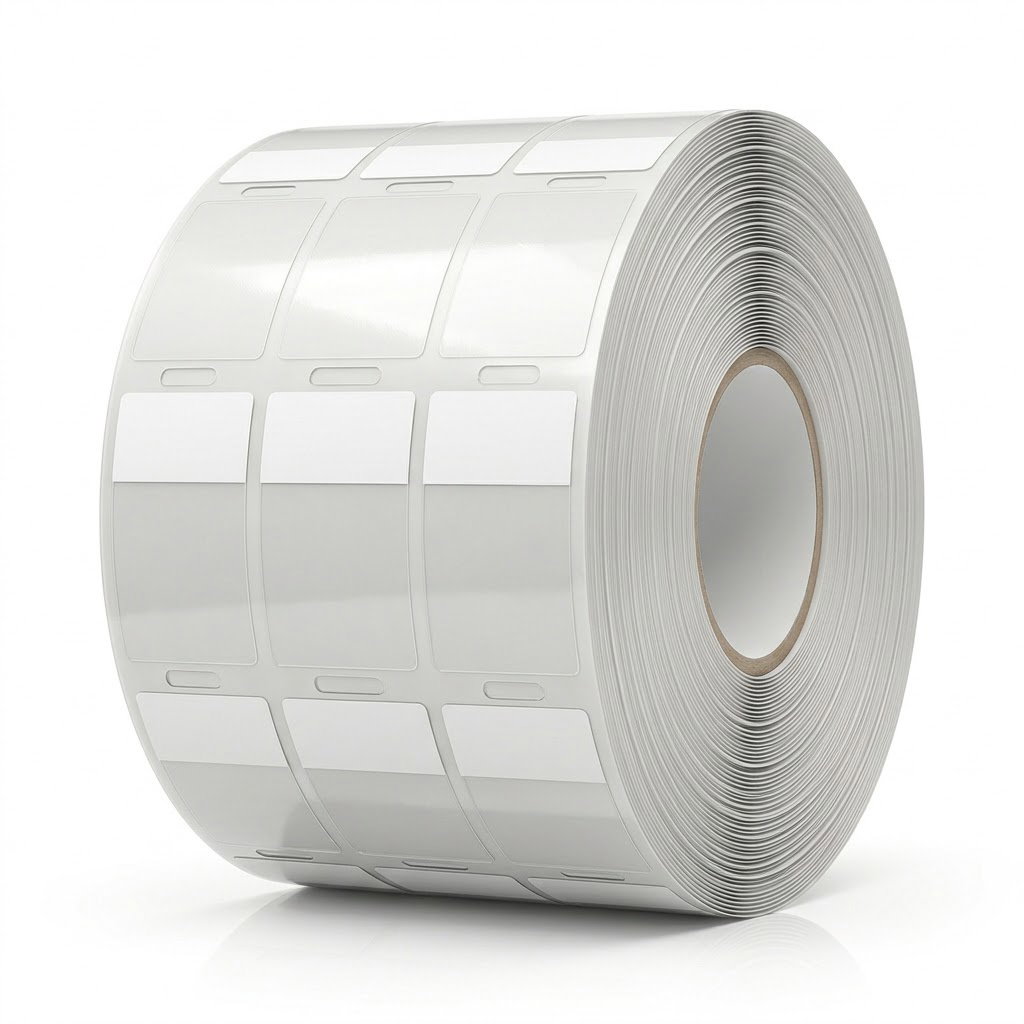

אם אתם מסמנים מאות כבלים בפרויקט התקנה, בדקו מדיה עם כמה מדבקות לרוחב הגליל. בכל צעד של המדפסת יוצאות שתיים או שלוש מדבקות במקום אחת — כלומר חצי או שליש מזמן ההדפסה, ופחות החלפות גליל.
שימו לב שמדיה כזו דורשת הגדרה נכונה במדפסת: רוחב מדיה, מרווח בין מדבקות ומיקום החיישן. אם המדפסת מוגדרת לגליל של מדבקה בודדת היא תעצור במקום הלא נכון. אנחנו עוזרים בהגדרה.
מדבקה 25×36 בסידור 3 לרוחב · מדבקה 51×57
שאלות ותשובות
אפשר להשתמש במדבקות רגילות לסימון כבלים?
אפשר, אבל לא לאורך זמן. מדבקת נייר רגילה על כבל מתקלפת מהר: המשטח מעוגל, יש חיכוך, ולעיתים גם חום. מדבקה ייעודית לכבלים בנויה לצורה ולתנאים האלה.
מה עדיף — דגלון או עטיפה?
לכבלים דקים, דגלון כמעט תמיד. לכבלים עבים, עטיפה עובדת מצוין ועולה פחות. אם רוב הכבלים אצלכם דקים — לכו על דגלון.
איזו מדפסת צריך?
לסימון נקודתי ולעבודת שטח מספיקה מדפסת ניידת עם קסטות. לסימון בכמות, מדפסת מדבקות שולחנית עם גליל תהיה מהירה ומשתלמת בהרבה. לכל המדפסות
הסימון צריך לשרוד שנים — מה חשוב?
שני דברים: מדבקה סינתטית ולא נייר, וריבון שמתאים לה. מדבקה עמידה עם ריבון לא מתאים תיתן הדפסה שנמחקת — וזה מבטל את כל היתרון.
מתכננים פרויקט סימון? ספרו לנו כמה כבלים, באיזה קוטר ובאיזו סביבה, ונתאים לכם מדבקה, ריבון ומדפסת שעובדים יחד. לכל המדבקות
