מדבקה יוצאת עקומה? מדריך אבחון תקלות הדפסה לפי תמונת המדבקה
כמעט כל תקלת הדפסה במדפסת ברקוד משאירה סימן על המדבקה עצמה. אם אתם יודעים מה לחפש, אפשר להבין תוך חצי דקה אם הבעיה בראש ההדפסה, בגליל הסיליקון, במדיה או בריבון — לפני שמפרקים משהו ולפני שמזמינים חלק שאולי בכלל לא צריך.
המדריך הזה בנוי לפי מה שאתם רואים על המדבקה, ולא לפי שם החלק. קחו מדבקה מודפסת אחת, שימו אותה מול העיניים, ותמצאו אותה באחד מהסעיפים למטה.
טבלת אבחון מהירה
| מה רואים על המדבקה | החשוד המיידי |
| המדבקה נוסעת הצידה, ההדפסה עקומה | גליל סיליקון שחוק או שטוח בנקודה |
| קמטים אלכסוניים לאורך המדבקה | גליל לא אחיד, לחץ ראש גבוה מדי, או ריבון שלא נמתח |
| פס לבן רציף באותו מקום בכל מדבקה | ראש הדפסה — אלמנט שרוף או לכלוך צרוב |
| ההדפס כהה מצד אחד ובהיר מהשני | גליל חרוץ או בלוי בקצה, או לחץ ראש לא מאוזן |
| הדפס חיוור בכל שטח המדבקה | צפיפות (darkness) נמוכה, ריבון לא מתאים, או ראש מלוכלך |
| המדפסת מדלגת מדבקות או מוציאה ריקות | כיול חיישן המדיה, או גליל שמחליק |
| הברקוד לא נסרק למרות שההדפס נראה תקין | צפיפות, מהירות, כיוון הברקוד, או אלמנטים חלשים בראש |
| שאריות דבק, המדבקה נדבקת בפנים | גליל סיליקון מלוכלך או בסוף חייו |
1. המדבקה נוסעת הצידה וההדפסה עקומה
מה רואים: ההדפס לא מקביל לשולי המדבקה, או שהמדבקה עצמה זוחלת הצידה לאורך הגליל וכל כמה מדבקות היא מתרחקת עוד קצת.

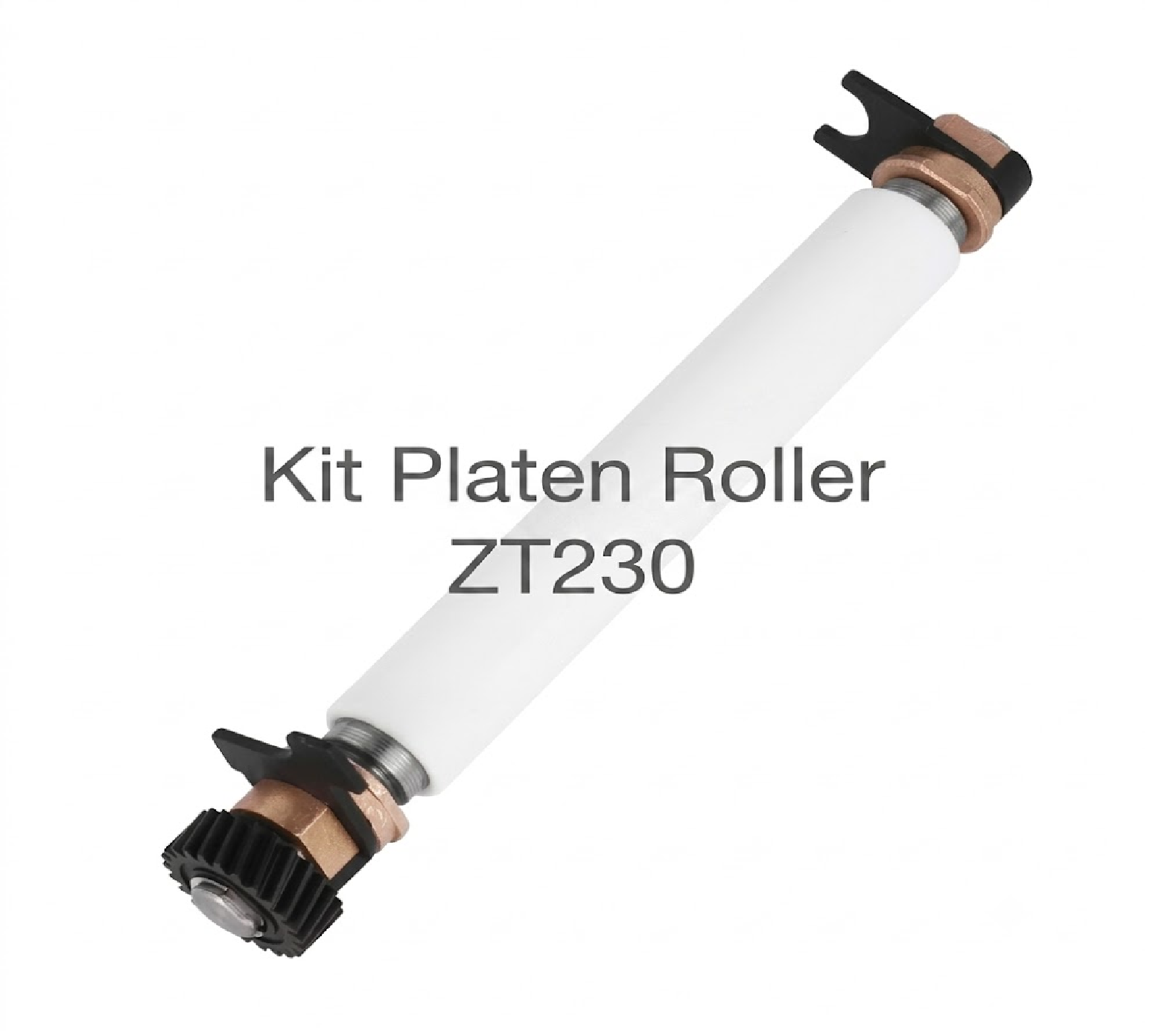

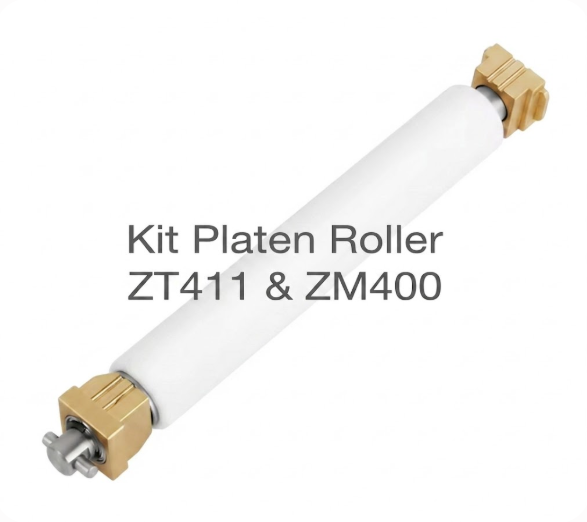

הסיבה השכיחה: גליל הסיליקון (Platen Roller) — גליל הגומי שמזין את המדבקה מתחת לראש ההדפסה. כשהוא נשחק לא באופן אחיד, או כשנוצר בו שטח שטוח בנקודה אחת, הוא מושך את המדיה בצורה לא ישרה.
הבדיקה: פתחו את המדפסת, סובבו את הגליל ביד והסתכלו עליו לאורך. גליל בריא הוא מט, אחיד וגמיש. גליל בסוף חייו מבריק, קשה למגע, ולפעמים יש בו חריץ או שקע.

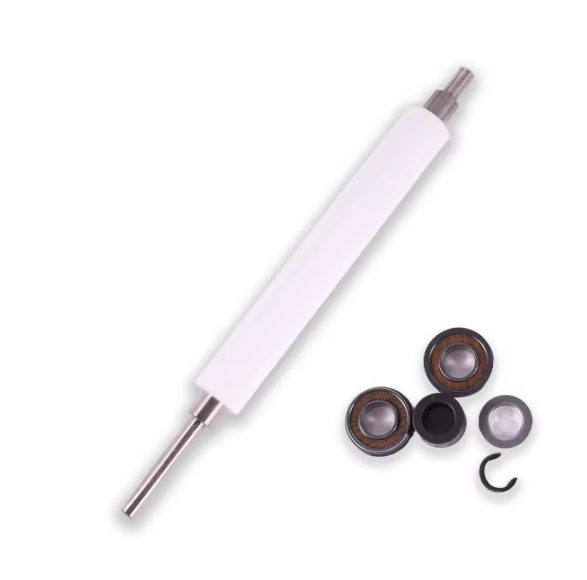

הפתרון: החלפת גליל הסיליקון. זו פעולה של דקות ברוב הדגמים.
2. קמטים אלכסוניים לאורך המדבקה
מה רואים: קו אלכסוני או כמה קווים שנראים כמו קפלים, לרוב יוצאים מפינה אחת.
הסיבה השכיחה: לחץ ראש גבוה מהנדרש, גליל לא אחיד, או ריבון שלא נמתח נכון. בהדפסה טרמית עם ריבון זו כמעט תמיד בעיית מתיחות.
הבדיקה: הורידו את לחץ הראש לערך המינימלי שעדיין נותן הדפס מלא, ובדקו אם הקמטים נעלמים. אם לא — בדקו את הגליל.
הפתרון: כיוון לחץ, החלפת ריבון לרוחב הנכון, ואם הגליל אשם — גליל חדש.
3. פס לבן רציף באותו מקום בכל מדבקה
מה רואים: קו לבן דק שעובר לאורך כל ההדפסה, תמיד באותו מרחק מהקצה, גם כשמדפיסים תוכן אחר.
הסיבה: זו החתימה הקלאסית של ראש הדפסה — אלמנט חימום שרוף, או לכלוך שנצרב על הראש.
הבדיקה: נקו את הראש בספירט איזופרופילי. אם הפס נשאר אחרי ניקוי יסודי, האלמנט שרוף.
הפתרון: החלפת ראש ההדפסה. שימו לב — כדאי להחליף גם את הגליל באותה הזדמנות, כי גליל שחוק שוחק ראש חדש מהר.
4. ההדפס כהה מצד אחד ובהיר מהצד השני
מה רואים: מעבר הדרגתי בעוצמת ההדפס לרוחב המדבקה.
הסיבה השכיחה: הלחץ בין הראש לגליל אינו אחיד. או שהלחץ עצמו לא מאוזן בין שני צידי הראש, או שהגליל בלוי בקצה אחד יותר מהשני — מה שקורה כשמדפיסים לאורך זמן מדיה צרה באותו אזור של הגליל.
הבדיקה: החליפו למדיה ברוחב מלא. אם ההפרש נשאר — הגליל.
הפתרון: איזון לחץ, ואם צריך גליל סיליקון חדש.
5. הדפס חיוור בכל שטח המדבקה
הסיבה השכיחה: הגדרת צפיפות (darkness) נמוכה, מהירות הדפסה גבוהה מדי, ריבון שאינו מתאים לסוג המדיה, או ראש מלוכלך.
הבדיקה: העלו צפיפות בשתי דרגות והורידו מהירות. אם ההדפס משתפר — זו הגדרה, לא חומרה. ריבון Wax על מדבקת פוליפרופילן, למשל, כמעט תמיד ייתן הדפס חלש.
6. המדפסת מדלגת מדבקות או מוציאה מדבקות ריקות
הסיבה השכיחה: חיישן המדיה לא מכויל לרווח או לסימן השחור, או שהגליל מחליק והמדיה לא מתקדמת בקצב.
הבדיקה: הריצו כיול מדיה. אם אחרי כיול היא עדיין מדלגת, בדקו אם הגליל מבריק ומוקשה — גליל שאיבד אחיזה לא מזיז את המדיה במדויק.
7. הברקוד לא נסרק למרות שההדפס נראה תקין
הסיבה השכיחה: קווים מרוחים או לא חדים בגלל צפיפות/מהירות, ברקוד מודפס בכיוון הלא נכון (סורק מתקשה יותר בברקוד שקווים שלו מקבילים לכיוון ההזנה), או אלמנטים חלשים בראש שמדללים חלק מהקווים.
הבדיקה: הדפיסו את אותו ברקוד בסיבוב 90 מעלות ובמהירות נמוכה יותר. אם הוא נסרק — זו הגדרה. אם לא — בדקו את הראש.
8. שאריות דבק והמדבקה נדבקת בתוך המדפסת
הסיבה: דבק חשוף בקצות המדיה נדבק לגליל. בהתחלה זה מלכלך, ואחר כך זה שוחק.
הפתרון: ניקוי שבועי של הגליל בספירט איזופרופילי, תוך סיבוב הגליל 360 מעלות. אם הדבק כבר לא יורד והגליל מוקשה — מחליפים.
בדיקת גליל הסיליקון בשלושים שניות
- פתחו את מכסה המדפסת והרימו את ראש ההדפסה.
- סובבו את הגליל ביד סיבוב מלא.
- חפשו: ברק (הגליל אמור להיות מט), הקשחה, שטח שטוח, חריץ, שאריות דבק שלא יורדות.
- העבירו ציפורן בעדינות לאורך הגליל — גליל בריא נותן התנגדות גמישה אחידה.
אם מצאתם אחד מהסימנים האלה, הגליל הוא ככל הנראה מקור הבעיה. גלילי סיליקון לדגמי Zebra הנפוצים נמצאים אצלנו במלאי מ-245 ש״ח, עם מחיר מפורסם ובלי הזמנה מחו״ל.
למה לא כדאי להחליף רק ראש הדפסה
ראש הדפסה חדש שעובד מול גליל שחוק מקבל לחץ לא אחיד לכל אורכו, ונשחק מהר יותר ממה שהיה צריך. ההפרש במחיר בין החלפת ראש בלבד להחלפת ראש וגליל יחד הוא קטן ביחס למחיר של ראש נוסף בעוד חצי שנה. זו הסיבה שאנחנו ממליצים כמעט תמיד להחליף את שניהם באותה פעולה — ראשי הדפסה וגלילי סיליקון.
מה לשלוח לנו כדי שנאבחן בשבילכם
אם אחרי כל זה עדיין לא ברור מה החשוד — שלחו לנו בוואטסאפ שלושה דברים: תמונה של מדבקה מודפסת עם הבעיה, דגם המדפסת, וסוג המדיה והריבון שאתם עובדים איתם. נחזור אליכם עם אבחון. 03-5287733, ו-40 שנות ניסיון בתחום.
